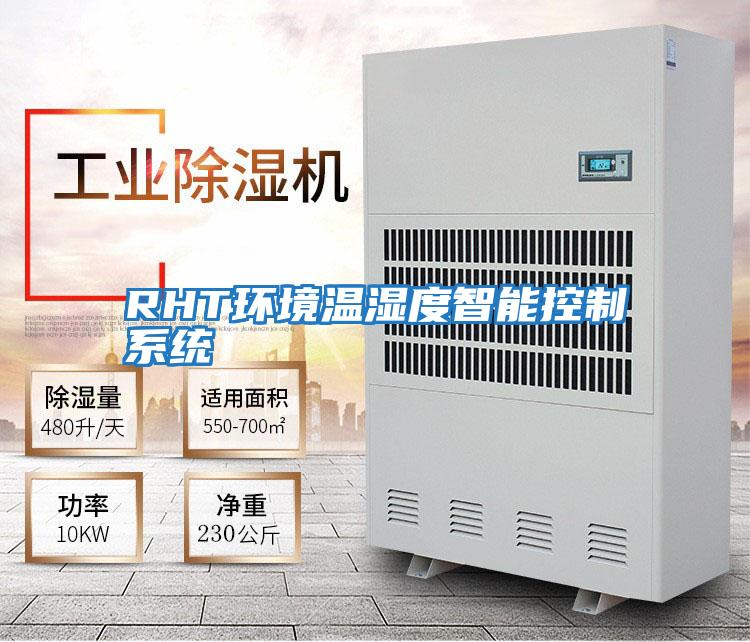

RHT環境溫濕度智能控制系統
簡介
系統的組成
RHT環境溫濕度智能控制系統，采用高精度、高穩定性的溫濕度傳感器，能實時可靠地采集室內溫、濕度參數。除濕采用空調抽濕功能，可靠性極高，除濕效果佳；降溫采用空調或風機通風降溫。
整個系統由通用數據采集器進行實時監測、控制，由高精度溫濕度傳感器采樣，再經溫濕度變送器將采樣結果進行 A/D 轉換為數字信號并通過總線送至采集器內，由采集器進行對比分析，并判斷是否超過設定值。如濕度超出設定值時，則立即啟動空調除濕并向上位機發送報警信號；如溫度超出設定值時，則立即啟動空調制冷，進行降溫，并向上位機發送報警信號。
1 、溫濕度傳感器
本系統選用進口高精度溫濕度傳感器。該傳感器能長期工作無漂移現象，確保溫、濕度的可靠采樣。如果選用一些低精度的傳感器，則會造成采樣數據易產生漂移現象。當漂移現象使采樣值低于實際值時，則會造成系統不報警，就會使該系統處于無用狀態；當漂移現象使采樣值高于實際值時，則會造成系統誤報警，使得設備頻繁啟動，影響設備的使用壽命。因此，選用高精度傳感器是確保整個系統可靠運行的必要條件。
2 、通用數據采集器
通用數據采集器主機面板有液晶顯示屏幕，用來顯示相關參數，并進行相應的操作，具體可參考通用采集器說明書。 可通過驅動不同的加熱、制冷、加濕、除濕設備實現溫濕度控制。溫濕度傳感器采用高精度傳感器，數據穩定在 0.1% ，標定后保證精度的準確性。
通用數據采集器由我公司自行研制，達到如下的功能：
◇ 溫濕度實時顯示
◇ 溫濕度上、下限控制設定
◇ 高溫高濕報警節點輸出
◇ 溫濕度控制功能
◇ 超溫定時通風功能
◇ 停電再來電后自動起動空調功能
◇ 與上位機進行通訊，實現上傳及遠程控制功能
溫濕度實時顯示
液晶顯示屏顯示實時的溫度和濕度。
溫濕度上、下限控制設定
為了控制室內溫濕度，我們允許用戶任意設定溫濕度的上、下限，也就是溫濕度的報警點。我們有 4 個檔位供用戶設定：有溫度的上限和下限，有濕度的上限和下限。
高溫高濕報警節點輸出
設定了溫度的上限和下限后，當室內溫度高于設定上限時，采集器立刻發出溫度過高的報警信號，同時啟動空調或風機等降溫系統，達到降低室內溫度的目的；當室內濕度高于設定上限時，主控機發出濕度過高的報警信號，同時啟動空調或抽濕機等抽濕系統。達到降低室內溫度的目的。
溫濕度控制功能
降溫系統和抽濕系統中降溫和抽濕設備都有壓縮機，而壓縮機是不能夠頻繁的啟動的。如果頻繁的啟動壓縮機就會縮短壓縮機的使用壽命。因此，在溫濕度控制主機中加入了降溫和抽濕保護系統。當溫度和濕度達到設定值時，采集器就會發出一個信號，讓降溫和抽濕設備停止工作。在降溫和抽濕設備停止的同時，啟動保護系統，在一段時間內禁止降溫和抽濕設備工作。當超過一定時間后就關閉保護系統，這時，如果有報警信號則繼續啟動降溫或抽濕設備。這樣，降溫或抽濕設備在關閉后和下一次啟動之間就有一定的時間，就不會頻繁的啟動壓縮機，從而達到保護降溫和抽濕設備，延長降溫和抽濕設備的使用壽命。
超溫定時通風功能
當室內溫度過高時，采用風機通風降溫，可能室內溫度長時間高于溫度設置點而導致風機一直長時間處于工作狀態。如果風機長時間超負荷工作，會引起風機損壞或燒毀。因此，在溫濕度控制主機中加入了超溫定時通風功能。通風工作時間和關閉風機時間可根據需要自行設置。風機通風時間 0 ～ 2 小時可調，關閉風機時間 0 ～ 2 小時可調。當設定風機工作 2 小時后，仍處于通風工作狀態，控制主機就會發出一個停止信號，強制關閉風機 30 分鐘。 30 分鐘過后，控制主機撤離該信號，允許風機正常工作。
停電再來電后自動起動空調功能
在夏季，當用電負荷過大常常導致跳閘，來電后空調要工作人員手動起動，很麻煩。安裝了該系統就會徹底解決此問題，來電后室內溫度或濕度只要超過設定值，系統就會自動啟動空調降溫或除濕。
系統上傳及遠程控制功能
系統的 RS-485 接口可以上傳實時數據，并可以保存方便以后查詢，還可以遠程控制，修改智能控制器的溫濕度上下限。
3、系統主要參數 ：
◇ 濕度測量： 0 ～ 98%RH
◇ 濕度精度： ± 1%RH
◇ 溫度測量： 0 ～ 50 ℃
◇ 溫度精度： ± 0.5 ℃
◇ 除濕能力： > 20Kg / 小時（大型抽濕）
◇ 風機定時通風： 0 ～ 2 小時可調
◇ 報警輸出： 雙字節輸出
◇ 傳輸方式232/485/422
◇ 數據傳輸距離：< 1200m
◇ 通用采集器：10路模擬量通道，8路開關量通道，6路控制輸出。
<
<
<
<
<
<
<
<
