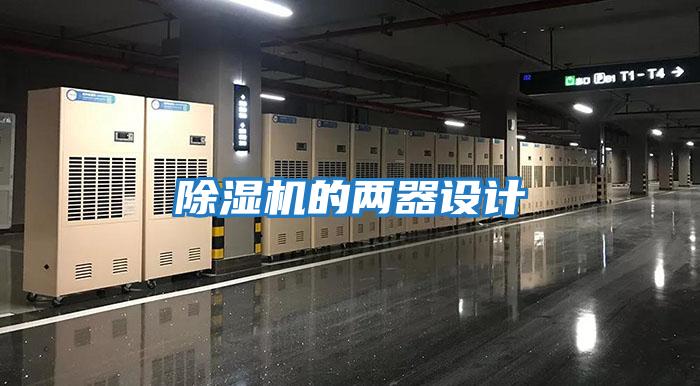

除濕機的兩器設計

1、兩器設計

蒸發器及再熱器（冷凝器）均采用套片式翅片，紫銅管規格采用Ф9.52×0.35，管間距25.4mm，排間距22mm，正三角形排列，鋁片片厚0.115mm。

蒸發器采用平片，片距2.2mm，迎面管排數20，順風管排數4，翅片長度1000mm，經計算，傳熱面積為37.73m2，傳熱對數平均溫差為13℃，傳熱系數為35.3W/ m2℃，迎面風速為1.53m/s，通路數取8。

再熱器采用雙面沖縫片，片距2.2mm，迎面管排數20，順風管排數8，翅片長度1000mm，經計算，傳熱面積為75.46m2，通路數取10。

1.1 實驗結果

以上設計的CF10一般型除濕機經過了標準的單元式空調機試驗臺測試，按國家標準[2]規定的試驗工況進行試驗，所得的數據如下：

以上數據顯示，實驗結果與設計計算過程基本相符，滿足了要求，達到了設計目的。

1.2 降溫型除濕機設計思路

降溫型除濕機與一般型除濕機相比，在制冷系統中，增設了一個水冷冷凝器（水冷式）或一個室外風冷冷凝器（分體風冷式），再熱器面積可減小，充當過冷器用，以增加制冷量，提高除濕量。即從壓縮機排出的高溫高壓氣體，先進入水冷或風冷冷凝器冷凝，再進入再熱器過冷，然后才經過節流進入蒸發器。

空氣處理過程與一般型類似，只是從狀態2到狀態3的加熱量很小，送風溫度較低，一般比進風溫度低7℃左右，可負擔室內余熱。

1.3 調溫型除濕機設計思路

降溫型除濕機與一般型除濕機相比，在制冷系統中，增設了一個水冷冷凝器（水冷式）或一個室外風冷冷凝器（分體風冷式），再熱器面積可減小。這里面有兩種做法，一種是將再熱器置于水冷或風冷冷凝器前面，與后者串聯布置，并分多路控制，以此調節對冷卻除濕后空氣的加熱量，從而達到控制出風溫度的目的，另外，水冷式設比例式三通水量調節閥，調節冷卻水量，風冷式設冷凝風量控制，從而使冷凝器帶走多余的熱量。另一種做法是將再熱器置于水冷或風冷冷凝器后面，也是串聯布置，只通過水冷式的水量調節閥調節冷卻水量或風冷式的冷凝風量控制，來調節冷凝器帶走的熱量，從而到達調節出風溫度的目的。

空氣處理過程與一般型類似，只是從狀態2到狀態3的加熱量可調節，送風溫度可在一定范圍內進行調節，也可負擔室內余熱。
