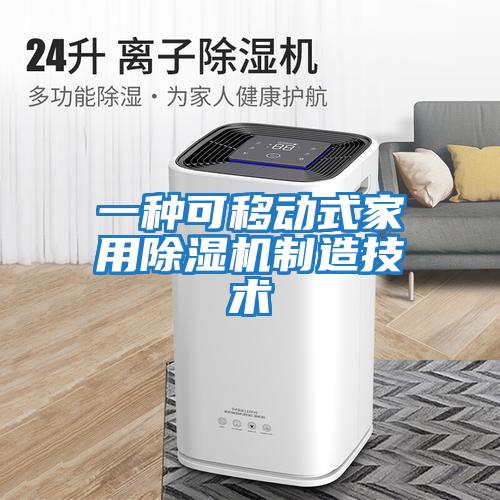

一種可移動式家用除濕機制造技術

　　本實用新型專利技術公開了一種可移動式家用除濕機，其結構包括蓄電池、提手槽、邊護板、機體、顯示屏、按鍵、除濕風口、把手槽、水箱、移動輪，機體左右兩側均水平鎖接有邊護板，底部4角均鎖接有移動輪，前端扣接有除濕風口，提手槽一體化設于邊護板外側中部，顯示屏膠接于機體前側頂部，與機體電連接，按鍵扣接于前側頂部，位于顯示屏下方，與機體電連接，水箱與機體間隙配合，設于機體前端下方，前端上方一體化設有把手槽，蓄電池鎖接于機體后側，與機體電連接，本實用新型專利技術的有益效果：本設備通過設有帶穩流器的蓄電池，使設備在進行使用時能夠進行安全穩定的充電使用，并可通過移動輪進行便捷移動，便于設備在家庭使用時對于位置的挪移。

　　【技術實現步驟摘要】

　　一種可移動式家用除濕機本技術是一種可移動式家用除濕機，屬于除濕機領域。技術介紹除濕機又稱為抽濕機、干燥機、除濕器，一般可分為民用除濕機和工業除濕機兩大類，屬于空調家庭中的一個部分，通常，常規除濕機由壓縮機、熱交換器、風扇、盛水器、機殼及控制器組成，其工作原理是：由風扇將潮濕空氣抽入機內，通過熱交換器，此時空氣中的水分子冷凝成水珠，處理過后的干燥空氣排出機外，如此循環使室內濕度保持在適宜的相對濕度?，F(xiàn)有技術公開了申請?zhí)枮椋?7的一種家用除濕機，包括罩殼，罩殼內設有冷凝器、吸水盤、加熱盤、離心風扇、風扇蝸殼及水箱；所述罩殼內設置水平方向的支撐板，支撐板上設有豎向的安裝板，所述加熱盤、吸水盤及風扇蝸殼安裝在安裝板上，并且所述加熱盤與風扇蝸殼位于所述吸水盤的同一側，其特征在于：所述冷凝器安裝于支撐板上，并位于吸水盤的另一側，且與所述加熱盤、吸水盤及風扇蝸殼并排設置。整個除濕機零部件布局合理，使得結構比較緊湊，體積較小，移動方便，適合于家庭使用?，F(xiàn)有技術使用需要進行固定電源附近放置使用，且對于設備的移動過于不便，而家庭使用時，經常會需要各種原因挪移位置，造成家庭使用的不便。技術實現思路針對現有技術存在的不足，本技術目的是提供一種可移動式家用除濕機，以解決現有技術使用需要進行固定電源附近放置使用，且對于設備的移動過于不便，而家庭使用時，經常會需要各種原因挪移位置，造成家庭使用的不便的問題。為了實現上述目的，本技術是通過如下的技術方案來實現：一種可移動式家用除濕機，其結構包括蓄電池、提手槽、邊護板、機體、顯示屏、按鍵、除濕風口、把手槽、水箱、移動輪，所述機體左右兩側均水平鎖接有邊護板，底部4角均鎖接有移動輪，前端扣接有除濕風口，所述提手槽一體化設于邊護板外側中部，所述顯示屏膠接于機體前側頂部，與機體電連接，所述按鍵扣接于前側頂部，位于顯示屏下方，與機體電連接，所述水箱與機體間隙配合，設于機體前端下方，前端上方一體化設有把手槽，所述蓄電池鎖接于機體后側，與機體電連接，所述蓄電池包括接電線、電池機體、鎖定孔、穩流器、輸電線，所述接電線扣接于電池機體底端，與電池機體電連接，所述電池機體的4角通過鎖定孔與機體后側鎖接，所述穩流器鎖接于電池機體前側中部，設于機體后側內部，通過輸電線與機體電連接。進一步地，所述提手槽為長方形。進一步地，所述邊護板厚度為mm。進一步地，所述按鍵為圓形。進一步地，所述按鍵設有個。進一步地，所述邊護板有玻璃鋼制成，保證其絕緣性。進一步地，所述顯示屏由鋼化玻璃制成，更好的防止其破碎。本技術的有益效果：本設備通過設有帶穩流器的蓄電池，使設備在進行使用時能夠進行安全穩定的充電使用，并可通過移動輪進行便捷移動，便于設備在家庭使用時對于位置的挪移。附圖說明通過閱讀參照以下附圖對非限制性實施例所作的詳細描述，本技術的其它特征、目的和優點將會變得更明顯：圖1為本技術一種可移動式家用除濕機的結構示意圖。圖2為本技術一種可移動式家用除濕機蓄電池的結構示意圖。圖中：蓄電池-1、提手槽-2、邊護板-3、機體-4、顯示屏-5、按鍵-6、除濕風口-7、把手槽-8、水箱-9、移動輪-10、接電線-101、電池機體-102、鎖定孔-103、穩流器-104、輸電線-105。具體實施方式為使本技術實現的技術手段、創作特征、達成目的與功效易于明白了解，下面結合具體實施方式，進一步闡述本技術。請參閱圖1、圖2，本技術提供一種可移動式家用除濕機：其結構包括蓄電池1、提手槽2、邊護板3、機體4、顯示屏5、按鍵6、除濕風口7、把手槽8、水箱9、移動輪10，所述機體4左右兩側均水平鎖接有邊護板3，底部4角均鎖接有移動輪10，前端扣接有除濕風口7，所述提手槽2一體化設于邊護板3外側中部，所述顯示屏5膠接于機體4前側頂部，與機體4電連接，所述按鍵6扣接于前側頂部，位于顯示屏5下方，與機體4電連接，所述水箱9與機體4間隙配合，設于機體4前端下方，前端上方一體化設有把手槽8，所述蓄電池1鎖接于機體4后側，與機體4電連接，所述蓄電池1包括接電線101、電池機體102、鎖定孔103、穩流器104、輸電線105，所述接電線101扣接于電池機體102底端，與電池機體102電連接，所述電池機體102的4角通過鎖定孔103與機體4后側鎖接，所述穩流器104鎖接于電池機體102前側中部，設于機體4后側內部，通過輸電線105與機體4電連接，所述提手槽2為長方形，所述邊護板3厚度為12mm，所述按鍵6為圓形，所述按鍵6設有5個，所述邊護板3有玻璃鋼制成，保證其絕緣性，所述顯示屏5由鋼化玻璃制成，更好的防止其破碎。用戶在通過本設備進行家用除濕機使用時，可通過設備設有的蓄電池1的接電線101為設備進行充電接電使用，使設備在進行使用時能夠通過移動輪10進行便捷的家庭使用的位置挪移，并能夠通過充電保證挪移時的使用，且設別的蓄電池1還設有穩流器104，使設備的接電電流能夠得到使用的安全保護，使設備在進行使用時能夠進行安全穩定的充電使用。本技術所述的蓄電池1，在充電時，電能轉化為化學能，放電時化學能又轉化為電能，電池在放電時，金屬鉛是負極，發生氧化反應，被氧化為硫酸鉛；二氧化鉛是正極，發生還原反應，被還原為硫酸鉛，電池在用直流電充電時，兩極分別生成鉛和二氧化鉛，移去電源后，它又恢復到放電前的狀態，組成內部動態平衡的化學電池。本技術的蓄電池1、提手槽2、邊護板3、機體4、顯示屏5、按鍵6、除濕風口7、把手槽8、水箱9、移動輪10、接電線101、電池機體102、鎖定孔103、穩流器104、輸電線105，部件均為通用標準件或本領域技術人員知曉的部件，其結構和原理都為本技術人員均可通過技術手冊得知或通過常規實驗方法獲知，本技術解決的問題是現有技術使用需要進行固定電源附近放置使用，且對于設備的移動過于不便，而家庭使用時，經常會需要各種原因挪移位置，造成家庭使用的不便，本技術通過上述部件的互相組合，使設備在進行使用時能夠進行安全穩定的充電使用，并可通過移動輪進行便捷移動，便于設備在家庭使用時對于位置的挪移，具體如下所述：所述蓄電池1鎖接于機體4后側，與機體4電連接，所述接電線101扣接于電池機體102底端，與電池機體102電連接，所述電池機體102的4角通過鎖定孔103與機體4后側鎖接，所述穩流器104鎖接于電池機體102前側中部，設于機體4后側內部，通過輸電線105與機體4電連接。以上顯示和描述了本技術的基本原理和主要特征和本技術的優點,對于本領域技術人員而言，顯然本技術不限于上述示范性實施例的細節，而且在不背離本技術的精神或基本特征的情況下，能夠以其他的具體形式實現本技術。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本技術的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本技術內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當本文檔來自技高網...

　　【技術保護點】

　　一種可移動式家用除濕機，其結構包括蓄電池(1)、提手槽(2)、邊護板(3)、機體(4)、顯示屏(5)、按鍵(6)、除濕風口(7)、把手槽(8)、水箱(9)、移動輪(10)，所述機體(4)左右兩側均水平鎖接有邊護板(3)，底部4角均鎖接有移動輪(10)，前端扣接有除濕風口(7)，其特征在于：所述提手槽(2)一體化設于邊護板(3)外側中部，所述顯示屏(5)膠接于機體(4)前側頂部，與機體(4)電連接，所述按鍵(6)扣接于前側頂部，位于顯示屏(5)下方，與機體(4)電連接，所述水箱(9)與機體(4)間隙配合，設于機體(4)前端下方，前端上方一體化設有把手槽(8)，所述蓄電池(1)鎖接于機體(4)后側，與機體(4)電連接；所述蓄電池(1)包括接電線(101)、電池機體(102)、鎖定孔(103)、穩流器(104)、輸電線(105)，所述接電線(101)扣接于電池機體(102)底端，與電池機體(102)電連接，所述電池機體(102)的4角通過鎖定孔(103)與機體(4)后側鎖接，所述穩流器(104)鎖接于電池機體(102)前側中部，設于機體(4)后側內部，通過輸電線(105)與機體(4)電連接。

　　【技術特征摘要】

　　1.一種可移動式家用除濕機，其結構包括蓄電池(1)、提手槽(2)、邊護板(3)、機體(4)、顯示屏(5)、按鍵(6)、除濕風口(7)、把手槽(8)、水箱(9)、移動輪(10)，所述機體(4)左右兩側均水平鎖接有邊護板(3)，底部4角均鎖接有移動輪(10)，前端扣接有除濕風口(7)，其特征在于：所述提手槽(2)一體化設于邊護板(3)外側中部，所述顯示屏(5)膠接于機體(4)前側頂部，與機體(4)電連接，所述按鍵(6)扣接于前側頂部，位于顯示屏(5)下方，與機體(4)電連接，所述水箱(9)與機體(4)間隙配合，設于機體(4)前端下方，前端上方一體化設有把手槽(8)，所述蓄電池(1)鎖接于機體(4)后側，與機體(4)電連接；所述蓄電池(1)包括接電線(101)、電池機體(...

　　【專利技術屬性】

　　技術研發人員：楊鵬志，

　　申請(專利權)人：惠安縣玄米環保，

　　類型：新型

　　國別省市：福建,35
